- Zusatzinformation
-
EAN 4014651441033 Farbe schwarz -
Details

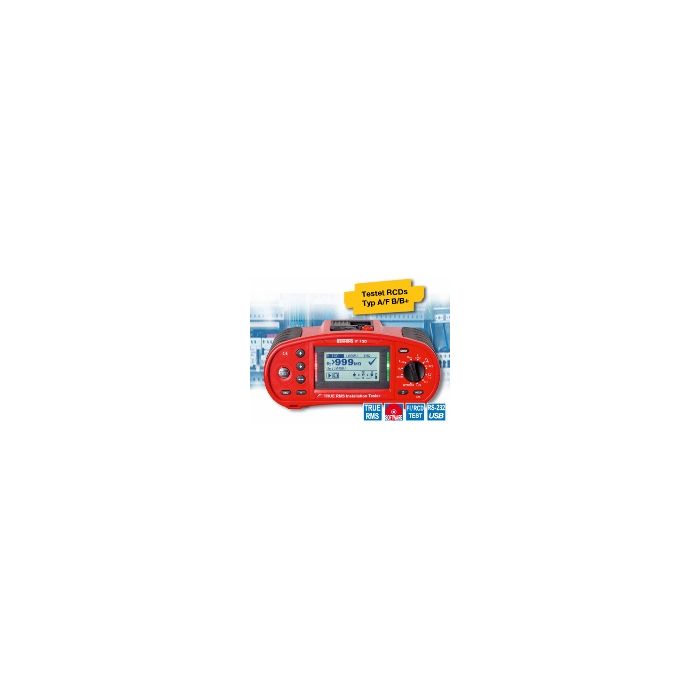

TRMS-Installationstester BENNING IT 130
- Prüfung gemäß DIN VDE 0100-600 (IEC 60364-6) und DIN VDE 0105-100 (EN 50110)
- Prüfung von FI / RCD-Schutzschalter Typ B / B+ (allstromsensitiv) und Typ AC, A, F (Mischfrequenzen)
- noch einfachere, rationellere und sicherere Prüfungen
Leistungsmerkmale:
- Bidirektionale Schnittstellen (USB / RS 232)
- Messwertspeicher über 4 Ebenen (Objekt, Block, Sicherung, Messpunkt)
- Upload von Anlagenstrukturen, Download von Messwerten
- Integrierte Echtzeituhr (Messwert mit Datum / Uhrzeit)
- Eindeutige Gut /Schlecht-Anzeige über grüne / rote LED am Prüfgerät und an schaltbarer Commander-Prüfspitze
- Commander-Prüfspitze mit TEST- und SPEICHER-Taste sowie leuchtstarker LED-Messstellenbeleuchtung
- alle Messfunktionen direkt über Drehschalter anwählbar
- Messwertspeicher für 1800 Messungen
- Grafikdisplay mit Hintergrundbeleuchtung, Hilfefunktion mit Anschlussdiagramm
- Stromversorgung über 6 NiMH AA-Akkus
- Akkuladefunktion im Gerät integriert
Messfunktionen:
- Niederohmwiderstand von Schutzleiter- und Potentialausgleichsleiterverbindungen (Prüfstrom: 200 mA mit Polaritätsumkehr)
- Isolationswiderstand mit Prüfspannungen von 50 V, 100 V, 250 V, 500 V und 1.000 V
- Leitungsimpedanz (L-N / L) mit Spannungsfall und Kurzschlussstrom
- Schleifenimpedanz (L-PE) ohne FI/ RCD-Auslösung und Kurzschlussstrom
- Prüfung von FI/ RCD-Schutzschalter, Standard und verzögert (S), Typ AC, A, F, B, B+, EV, MI mit AUTO-Test, Berührungsspannung, Auslösezeit und Auslösestrom (Rampentest)
- TRUE RMS Spannung, Frequenz und Drehfeldrichtungsprüfung
- Erstfehler-Leckstrom im IT-Netz
Messfunktionen über optionales Zubehör:
- Messadapter BENNING EV 3-2 mit Stecker-Typ 2 zur Simulation von Ladezuständen und zum Prüfen der Wirksamkeit von Schutzmaßnahmen an 1- und 3-phasigen E-Ladestationen (044169)
- Erdungsmessung über 3-Leiter-Methode mit Erdungsset (044113)
- TRUE RMS Strom über Stromzangenadapter BENNING CC 3 (044038), BENNING CC 4-1/CC 4-2 (044166/044167)
- Prüfung von 5-poligen, 16 A CEE-Steckdosen über optionalen CEE-Messadapter BENNING TA 6 (044168)
- Beleuchtungsstärkemessung über optionalen BENNING Luxmeter Typ B (044111)
Protokoll-Software BENNING PC-Win IT 130-200:
- Erstellung und Übertragung (Upload) von Anlagenstrukturen zum BENNING IT 130 für die rationelle Wiederholungsprüfung
- Messwertdownload und Protokollierung per Prüfbericht und Prüfprotokoll
- Kostenloser Download und zukünftige Software-Updates
BENNING IT 130 Anzeigeumfang Grafikdisplay (beleuchtet) Niederohmwiderstand 0,01 Ω – 2 kΩ Isolationswiderstand 10 kΩ – 1.000 MΩ Leitungsimpedanz (L-N / L) 0,01 Ω – 10 kΩ Schleifenimpedanz (L-PE) 0,01 Ω – 10 kΩ Kurzschlussstrom 0,01 A – 200 kA FI / RCD-Prüfung Typ AC / A / F, B / B+ und EV / MI Auslösezeit, Auslösestrom (Rampe), Berührungsspannung, Autoprüfung Drehfeld Ja Spannung (TRUE RMS), Frequenz 1 V – 550 V, 0 Hz – 500 Hz Erdungswiderstand 0,01 Ω – 2.000 Ω (über Erdungsset) Strom (TRUE RMS) 0,1 mA – 400 A (über Zange) Beleuchtungsstärke 0,01 lux – 20 klux (über Sensor) Messwertspeicher bis zu 1800 Messergebnisse Schnittstellen (bidirektional) USB, RS 232 inkl. Software Ja Lieferumfang Tasche, PC-Software, USB-/ RS-232-Kabel, schaltbare Commander-Prüfspitze, Prüfkabel mit Schutzkontaktstecker, universelle 3-Leiter-Püfleitung (L = 1,5 m), 3 x Prüfspitzen / Krokodilklemmen, Ladegerät mit 6 wiederaufladbaren NiMH AA-Akkus, Kalibrierzertifikat Art.-Nr. 044103
